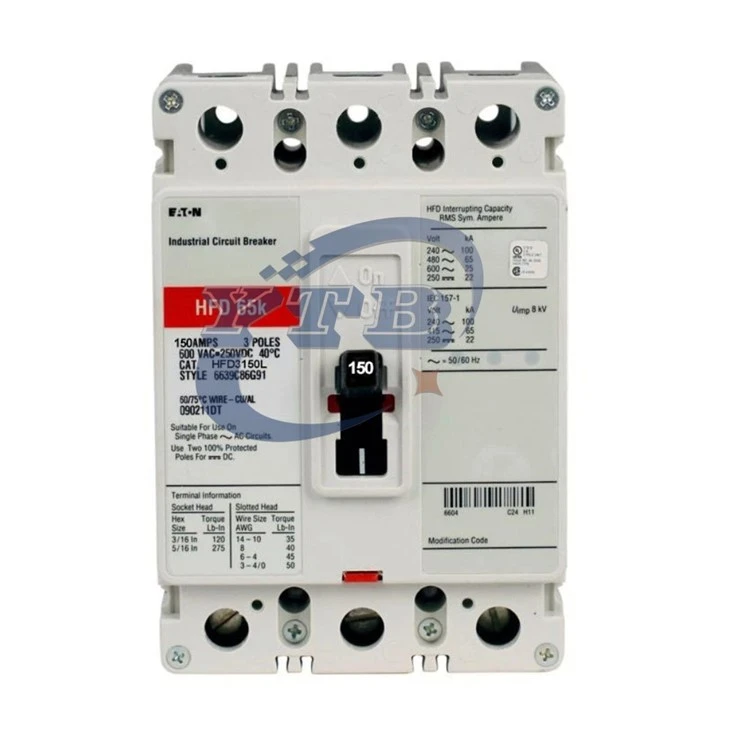

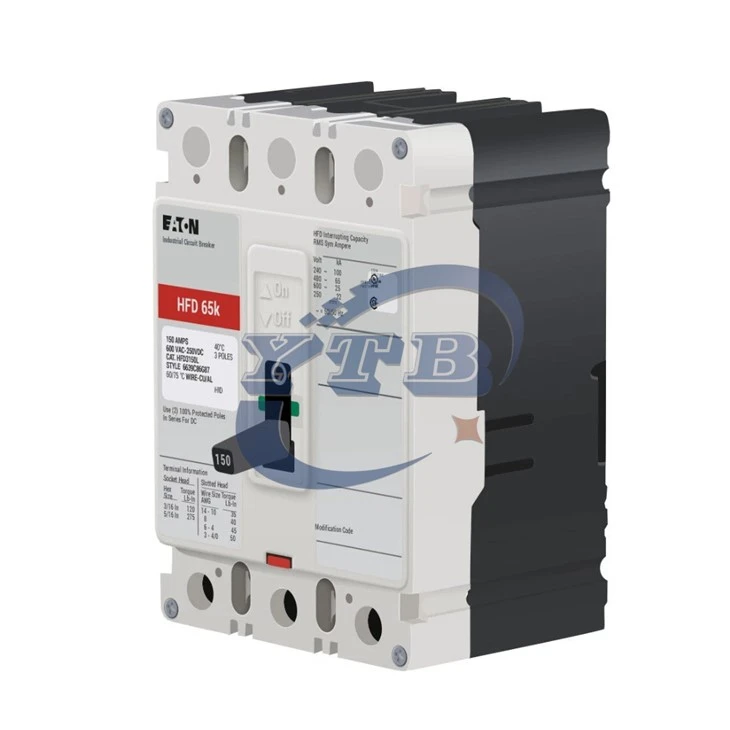

مقدمة الأداء لقاطع الدائرة المصبوب المتكامل Eaton HFD3150L
إن Eaton HFD3150L عبارة عن قاطع دائرة مقولب كامل -مميز بـ 3-أقطاب 150 أمبير من مجموعة Eaton Series C F-Frame. يستخدم على نطاق واسع لتوزيع الطاقة الصناعية، يوفر MCCB هذا حماية دائرة مستقرة وجديرة بالثقة لمختلف الأنظمة الكهربائية.
تم تجميع -المنتج مسبقًا في المصنع وتزويده-بوحدات رحلة مغناطيسية حرارية-ومحطات طرفية للخط/التحميل، ولا يتطلب Eaton HFD3150L أي ملحقات إضافية. وهو يدعم التركيب السريع والأسلاك، مما يبسط إلى حد كبير عملية تجميع الخزانة -والعمل الهندسي في الموقع.
تم تصميم HFD3150L بقدرة مقاطعة عالية، ويوفر تصنيف دائرة قصر -100 كيلو أمبير عند 240 فولت و65 كيلو أمبير عند 480 فولت. فهو يتحمل بشكل فعال تيارات الدائرة القصيرة -الصناعية الشديدة ويضمن سلامة النظام الفائقة.
يعد Eaton HFD3150L، المتين والموثوق وسهل التركيب، الحل المثالي لـ MCCB لتطبيقات توزيع الطاقة الصناعية 150 أمبير.
ميزات وفوائد إيتون HFD3150L
●فهو يوفر قدرة مقاطعة قصوى تبلغ 100 كيلو أمبير، مما يؤدي إلى كسر تيارات الدائرة القصيرة -بشكل آمن تحت الفولتية الصناعية التي تتراوح من 240 فولت إلى 480 فولت.
● يأتي مزودًا بوحدة فصل مغناطيسية حرارية-ثابتة-مدمجة تعمل مع تأخير في ظل ظروف التحميل الزائد لتجنب التعثر المزعج الناتج عن بدء تشغيل المحرك أو زيادات التيار العابرة.
● يعتمد تصميمًا معياريًا لسهولة التركيب والصيانة.
المواصفات والمعلمات
● الموديل: إيتون HFD3150L
● التصنيف الحالي: 150A
● جهد التشغيل المقدر: 600VAC / 250VDC
● التردد المقدر: 50/60 هرتز
● نوع الرحلة: رحلة حرارية- مغناطيسية (LI: تأخير زمني طويل- + لحظية)
● اتصال الأسلاك: خط مزدوج وعروات التحميل
● نوع التثبيت: مسمار-مثبت على اللوحة
الاختلافات بين HFD3150L وFD3150L
كل من HFD3150L وFD3150L عبارة عن قواطع دوائر مقولبة بإطار Eaton Series CF-. وهي عبارة عن وحدات كاملة مكونة من 3-أقطاب 150 أمبير ومجهزة بوحدات رحلة حرارية ومغناطيسية، وتتشارك في الأبعاد الإجمالية ومواضع فتحات التثبيت المتطابقة. تكمن الاختلافات الرئيسية بينهما في تصنيف المقاطعة وظروف العمل المطبقة والتكلفة، كما هو مفصل أدناه:
سعة مقاطعة- مختلفة للدائرة القصيرة (الفرق الأساسي)
●HFD3150L: نوع المقاطعة العالية. تصل قدرة المقاطعة المقدرة إلى 100 كيلو أمبير عند 240 فولت تيار متردد و65 كيلو أمبير عند 480 فولت تيار متردد، مما يوفر مقاومة فائقة لزيادات تيار الدائرة القصيرة الثقيلة.
●FD3150L: نوع المقاطعة القياسي. إنه يوفر قدرة مقاطعة مقدرة تبلغ 65 كيلو أمبير عند 240 فولت تيار متردد و35 كيلو أمبير عند 480 فولت تيار متردد، وهي كافية للحماية في تطبيقات توزيع الطاقة العادية.
ميزات المواد والمظهر والتصميم
تحسين الكفاءة
● المواد: الغلاف مصنوع من مادة قوية ذات أداء عزل موثوق. إنه يتحمل درجات الحرارة العالية والتأثيرات الفيزيائية، ويقاوم الشيخوخة والتشقق حتى في البيئات الصناعية المعقدة. إنه يعمل بشكل متسق وثابت في جميع أنواع مواقع ورش العمل-الثقيلة، ويتميز بمتانة فائقة.
● المظهر: يستخدم الأبعاد القياسية الصناعية- ويناسب جميع خزانات التوزيع الشائعة دون شغل مساحة داخلية إضافية. تتميز الوحدة بأكملها بسطح أملس بحرفية جيدة وخالية من النتوءات، وتتميز بمظهر قوي ومتين. إنها توفر مظهرًا أنيقًا واحترافيًا سواء تم تجميعها في خزانات كهربائية محلية كاملة أو متطابقة مع الآلات والمعدات المصدرة.
● التصميم: يتميز بتصميم متكامل-في-واحد، ومزود مسبقًا-بوحدات رحلة مغناطيسية حرارية- ومحطات خط/تحميل في المصنع. لا يلزم شراء قطع غيار إضافية بشكل منفصل، ويمكنك توصيلها وتركيبها مباشرة بعد الاستلام.
دعم ما بعد البيع
الكمية المتاحة: في المخزون.
01
الضمان: 12 شهرا.
02
المهلة الزمنية: الشحن خلال 3-5 أيام عمل.
03
شروط الدفع: T/T. دعم الرنمينبي (CNY).
04
شركاء البريد السريع: FedEx، DHL، UPS، TNT، EMS، SF Express.
05
التعليمات
Q1: هل HFD3150L عبارة عن قاطع دائرة كامل أم مجرد إطار مكشوف؟
A1: إن Eaton HFD3150L عبارة عن قاطع دائرة كامل مُجمَّع بالكامل. يأتي مزودًا بوحدة رحلة مغناطيسية حرارية-ثابتة تم تصنيعها في المصنع-ومحطات طرفية للخط والتحميل. يمكن توصيله بالأسلاك وتثبيته مباشرة بعد الشراء دون الحاجة إلى شراء مكونات رحلة إضافية بشكل منفصل.
س2: ما هو تصنيف المقاطعة لـ HFD3150L؟ هل تختلف تحت الفولتية المختلفة؟
A2: تختلف قدرة قطع الدائرة القصيرة- على أساس جهد التشغيل: 100kAIC عند 240VAC، و65kAIC عند 480VAC، و25kAIC عند 600VAC، و22kAIC عند 250VDC. يرجى مطابقته وفقًا لجهد النظام الفعلي وتيار الدائرة القصيرة{11}}المتوقع أثناء تحديد النموذج.
Q3: هل يمكن تعديل تيار رحلة HFD3150L؟
A3: تم تجهيز HFD3150L برحلة مغناطيسية حرارية ثابتة-. يتم ضبط قيمة رحلتها الحالية مسبقًا في المصنع ولا يمكن تعديلها في الموقع. إذا كنت بحاجة إلى نموذج بمعلمات رحلة قابلة للتعديل، فيمكنك الاستفسار عن نفس سلسلة قواطع الدائرة الكهربائية من سلسلة Eaton- المزودة بوحدات رحلة إلكترونية.
س4: كيف يمكنني تقديم طلب أو التقدم بطلب للحصول على خصومات الشراء بالجملة؟
ج4: أرسل كمية الطلب المطلوبة عبر البريد الإلكتروني إلى Irene8866@163.com، أو اترك لنا رسالة على WhatsApp (+86 18950163907). سوف نقوم بالرد خلال 24 ساعة مع عرض الأسعار الرسمي وتأكيد المخزون.
لمزيد من المعلومات عن المنتج، يرجى الاتصال بفريق المبيعات المحترف لدينا للحصول على أحدث معلومات الأسعار والمخزون لـ Eaton HFD3150L!
